Выбор кабельного ввода

При выборе кабельных вводов для промышленных установок необходимо учитывать множество факторов, невнимание к которым может привести к проблемам в будущем, когда оборудование и кабель будут доставлены на место монтажа. Например, кабельные вводы просто забыли заказать, или в самый неподходящий момент обнаружится, что тип и размер заказанных вводов не подходит. Лучше всего потратить некоторое время на планирование и подготовку при выборе кабельных вводов, чтобы избежать будущих неудобств. Если заказчик или подрядчик нуждается в определении нужного размера и выборе кабельных вводов, CMP Products будет рада предоставить помощь в этом процессе, которая не потребует от заказчика дополнительных затрат. За дополнительной информацией обращайтесь в кампанию CMP Products.

Ниже приводится краткий перечень вопросов, требующих рассмотрения при выборе кабельных вводов.
• Определить тип применяемого кабеля.
• Проверить конструкцию, размер и свойства материала кабеля.

При армированном кабеле проверить следующее:
• Проверить тип и материал кабельного армирования (брони)*
• Проверить характеристику утечки тока через кабельное армирование**
• Проверить фактический диаметр внутренней оболочки кабеля, если имеется, по данному каталогу.
• Проверить фактический диаметр свинцовой оболочки, если имеется, по данному каталогу.
• Проверить фактический размер кабеля по внешней оболочке по данному каталогу.
• Проверить тип и размер кабельного армирования или оплетки, если имеется, по данному каталогу.
• Проверить наличие определенных природоохранных требований в отношении защиты от коррозии.
• Проверить материал оболочки электрооборудования, в корпус которого ввинчивается кабельный ввод — для исключения разнородных металлов.
• Проверить, есть ли необходимость в защитном покрытии для кабельного ввода.
• Проверить тип и размер отверстия кабельного входа в электрооборудовании.
• Проверить характеристики защиты от внешних воздействий или принятый стандарт для электрооборудования.
• Проверить, какой кабельный ввод требуется, с одиночным или двойным уплотнением.
• Проверить, требуется ли уплотнение резьбы на входе для условий IP66 (или IP67/IP68).
• Проверить, требуются ли фиксирующие детали, такие как контргайки и рифленые шайбы.
• Проверить, требуются ли кольца заземления**
• Проверить, требуются ли защитные кожухи PVC.
• Выбрать соответствующий тип кабельного ввода из данного каталога.
• Для установок в зонах повышенного риска (взрывоопасные и пожароопасные) — следует обратить особое внимание на обеспечение соответствия национальным или международным нормативам.
• Проверить, есть ли необходимость в установке резьбовых переходных муфт или адаптеров.
• Выбрать соответствующие адаптеры или муфты из данного каталога.
• Проверить, требуются ли заглушки для закрытия неиспользуемых кабельных входов (резьбовых отверстий).
• Выбрать соответствующие заглушки из данного каталога.

Исходя из конкретных условий предприятия, технических характеристик подводимого кабеля, места монтажа и пр. можно выбрать наиболее подходящий кабельный ввод СМР, используя таблицу:

Тип Кабель с проволочной броней, SWA Кабель с ленточной броней, STA Кабель в свинцовой оболочке Кабель с проволочной оплеткой Не бронированный кабель Без уплотнения Наружная оболочка Двойное уплот-нение Внутренняя и наружняя оболочка Производственное помещение Наружные установки Взрывоопасные зоны
E1FW + + + + +
E2FW + + + + + +
E1FX + + + + + +
E2FX + + + + + + +
T3CDS + + + + + + +
PX2K + + + + + + +
PXSS2K + + + + +
C2K + + + + + + +
SS2K + + + + +
A2F + + + + +
A2FRC + + + + +
BW + + +
BWL + + +
A2 + + +
CW + + + +
E1W + + + +
CX + + + + +
E1X + + + + +
E2W + + + +
V-Tec + + +

Примечание:
*Если армирование кабеля выполнено из нестандартного материала, например, алюминиевой проволоки, может понадобиться кабельный ввод из альтернативного материала, например, алюминия.
**Для определенных кабелей среднего и высокого напряжения, где допустимая нагрузка оплеткикабеля по току утечкивыше, чем стандартного кольца заземления, может понадобиться кабельный ввод с применением CMPсверхмощной цельнолитой подвески заземления(CIEL).
Иногда требования к взрывозащите конкретного электротехнического устройства, которое будет эксплуатироваться во взрывоопасной зоне, требуют использования кабельных вводов с заливкой компаундом.

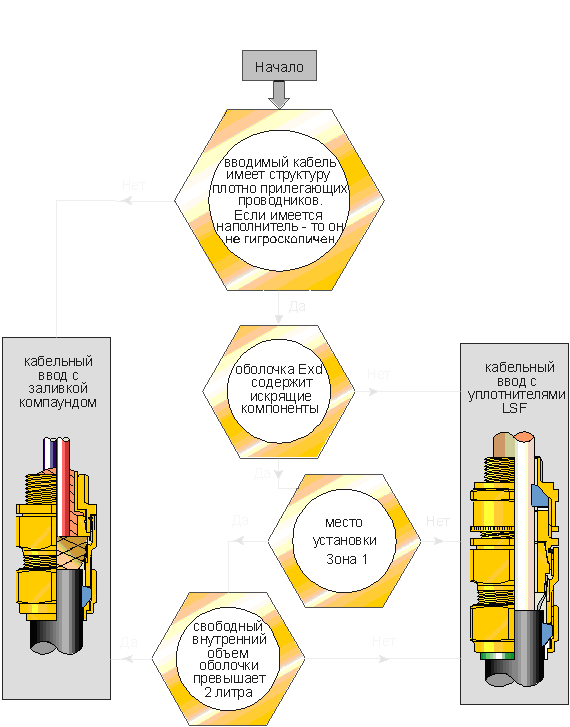

Алгоритм выбора кабельного сальника при вводе кабеля в оболочку Exd
