Изолированные адаптеры серии 777 предназначены для обеспечения надежного гальванического разделения брони кабеля от оборудования, к которому он подключается. Использование этих адаптеров эффективно в системах, где «электромагнитный шум» или другие помехи оказывают пагубное влияние на работу оборудования. Они могут применяться на электростанциях и в лабораториях, где приборы с высокой чувствительностью к помехам включены в ответственные противоаварийные системы и системы безопасности. При использовании изолированных адаптеров, броня кабеля остается подключенной к общей системе заземления (например через кольцо заземления ЕТ), а оператор имеет возможность проводить тесты и проверки без разъединения установленного оборудования.
Изолированные адаптеры серии 777 пригодны к применению как в общепромышленных условиях, так и во взрывоопасных зонах в составе оборудования Exd и Exe. Изготавливаются из латуни, никелированной латуни, алюминия и нержавеющей стали. В качестве изолятора применяется высококачественный полимер, прошедший испытания и одобренный для применения в системах высокого напряжения, в том числе и на атомных электростанциях.

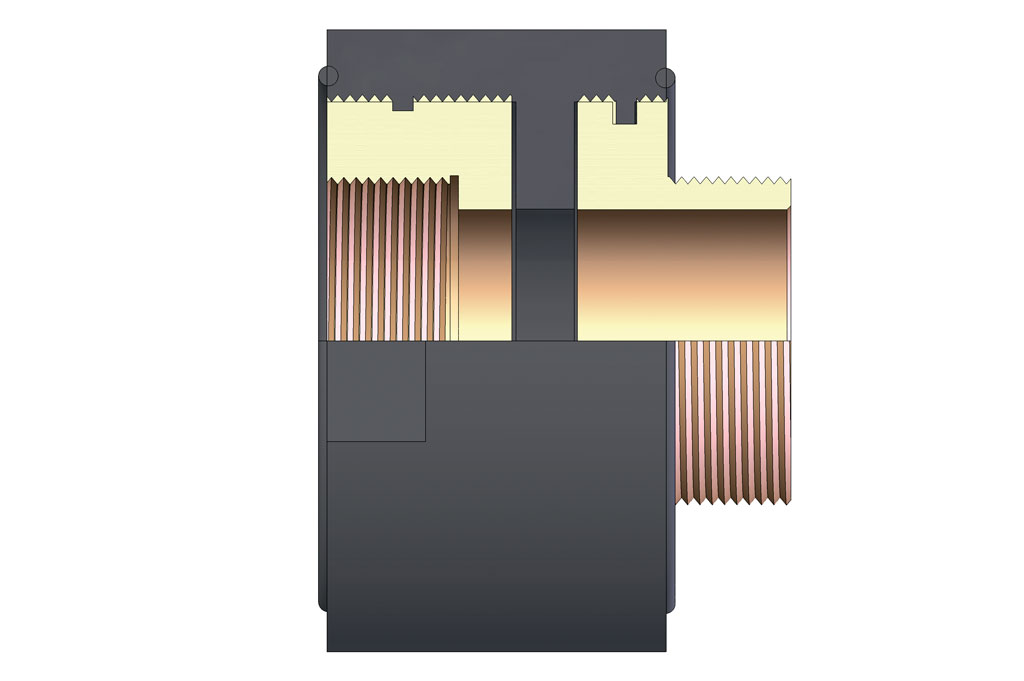

Габаритные размеры
| Код заказа |
Минимальная длина резьбы |
Максимальный
внутренний диаметр |
Максимальный
наружный диаметр |
Номинальный выступ |
| 777DM2M2 |
15 |
14.3 |
40.0 |
36.1 |
| 777DM3M3 |
15 |
20.3 |
57.0 |
40.5 |
| 777DM4M4 |
15 |
26.8 |
57.0 |
40.6 |
| 777DM5M5 |
15 |
32.7 |
76.0 |
40.9 |
| 777DM6M6 |
15 |
44.6 |
76.0 |
41.2 |
| 777DM7M7 |
15 |
56.5 |
100.0 |
57.2 |
| 777DM8M8 |
15 |
65.2 |
100.0 |
57.2 |
| Все размеры указаны в миллиметрах |
Вид защиты
| Код |
Вид защиты |
| D |
взрывозащита с двойной сертификацией Exd / Exe |
| E |
взрывозащита, защита вида “e” (Exe) |
| F |
взрывозащита, защита вида “d” (Exd) |
| G |
промышленного применения (индустриальный) |
| M |
взрывозащита, группа I (для горных предприятий) |
Тип резьбы
| Код |
Тип резьбы |
| M |
Metric |
| T |
NPT |
| P |
PG |
Размер резьбы
| Код |
Размер резьбы |
| Metric |
NPT |
PG |
| 1 |
16 |
1/2″ |
9 |
| 2 |
20 |
3/4″ |
11 |
| 3 |
25 |
1” |
13.5 |
| 4 |
32 |
1 1/4″ |
16 |
| 5 |
40 |
1 1/2″ |
21 |
| 6 |
50 |
2” |
29 |
| 7 |
63 |
2 1/2″ |
36 |
| 8 |
75 |
3” |
42 |
| 9 |
90 |
— |
48 |
Материал изготовления
| Код |
Материал |
| — |
латунь |
| 1 |
алюминий |
| 2 |
нейлон |
| 3 |
малоуглеродистая сталь |
| 4 |
нержавеющая сталь |
| 5 |
никелированная латунь |
Структура обозначения: 777 – X1X2X3X4 = Х1 – вид защиты, Х2 – тип и размер наружной резьбы, Х3 – тип и размер внутренней резьбы, Х4 – материал изготовления Пример заказа: 777 – DM2M2 = изолированный адаптер Exd/Exe, наружная резьба М20х1.5, внутренняя резьба М20х1.5, материал – латунь
Технические характеристики
| Тип |
777 |
| Проектная документация |
BS 6121: Part 1: 1989, EN 50262:1999 |
| Сертификат ATEX |
SIRA 05 ATEX 1233U |
| Категория защиты по АТЕХ |
ATEX Ex II 2 GD Ex d IIC & Ex e II Component, Zone 1, Zone 2, Zone 21, & Zone 22 -Gas Groups IIA, IIB, IIC |
| Сертификат IECEx |
IECEx SIR 05.0044U |
| Категория защиты по IECEx |
Ex d IIC / Ex e II / Ex tD A21 IP6X |
| Соответствие стандартам |
EN 60079-0, EN 60079-1, EN 60079-7, EN 61241-0, EN 61241-1, IEC 60079-0, IEC 60079-1, IEC 60079-7, IEC 61241-0, IEC 61241-1 |
| Сертификат ГОСТ Р |
POCC GB. ГБ 05.B01912 |
| Маркировка взрывозащиты |
Ex d IIC / Ex e II |
| Соответствие стандартам |
ГОСТ P 52350.0-2005, ГОСТ P 52350.1-2005, ГОСТ P 52350.7-2005 |
| Разрешение Ростехнадзора |
PPC 00-27484 |
| Сертификат ГОСТ К |
KZ7500052.01.01.00141 |
| СТО Морского Регистра |
08.00406.011 |
| Температура эксплуатации |
-20°С до +60°С |
| Защита от внешних воздействий |
IP68 |
| Материал корпусных деталей |
Латунь, никелированная латунь, нержавеющая сталь, алюминий |
| Опции |
Контргайки, рифленые кольца, уплотнительные кольца |
