Назначение

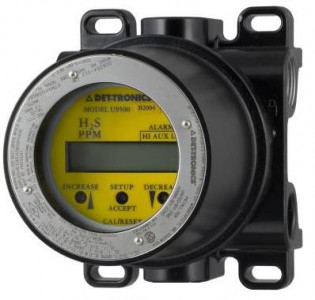

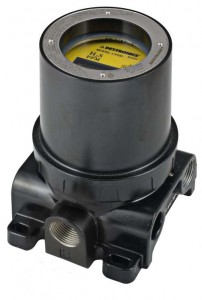

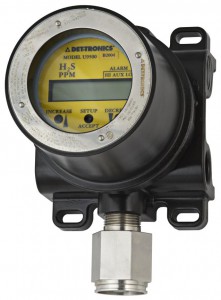

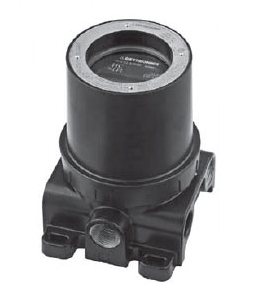

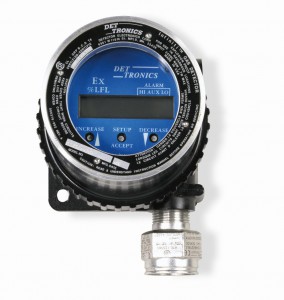

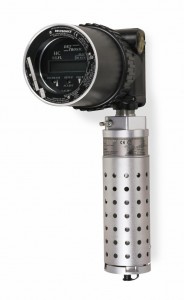

Трансмиттер сигналов уровня загазованности модель ИНФИНИТИ U9500 предназначен для преобразования и передачи сигналов от газоанализаторов на внешние устройства.
ИНФИНИТИ U9500 используется в качестве трансмиттера сигналов от газоанализаторов горючих газов и паров PIR9400, CGS, а также газоанализатора сероводорода С7064E.
Возможности и эксплуатация
- Показания измеренной концентрации газа отображаются на цифровом дисплее в %-х НКПР или % об. д. в зависимости от сенсора.
- При использовании соединительных коробок PIRTB или STB возможна удалённая установка сенсора с последующим его подключением к трансмиттеру ИНФИНИТИ U9500.
- Отличительной особенностью трансмиттера ИНФИНИТИ U9500 являются его самодиагностические схемы, постоянно следящие за неисправностями, которые могут помешать правильной работе системы. В нормальном режиме работы для обеспечения правильной работы системы диагностические схемы трансмиттера постоянно контролируют входной сигнал от газоанализатора.
- Для калибровки и обслуживания ИНИФИНИТИ U9500 используются встроенные кнопки управления, которые находятся под корпусом цилиндрической навинчивающейся крышки. Для проведения калибровки без вскрытия корпуса используется калибровочный магнит.
Основные технические данные:
| Питание | 24 В пост. тока (номинальное).
Диапазон: от 18 до 32 В. |
| Потребляемая мощность |
С газоанализатором PIR9400: 8,1 Вт (номинально); 10,1 Вт пиковая при 32 В.
|
| Аналоговый выход | 4 – 20 mA изолированный / неизолированный. |
| Релейные выходы |
3 реле пороговых значений + 1 реле неисправности.
С фиксацией / без фиксации. Нагрузка до 5 А при 30 В пост. тока. |
| Температурный диапазон | Рабочий: от – 60 °С до + 75 °С.
Хранение: от – 55 °С до + 85 °С. |
| Сечение подключаемого кабеля | От 0,8 mm2 до 2,5 mm2. |
| Кабельные вводы | До 5 кабельных вводов, резьба М25 или ¾ NPT. |
| Метериал корпуса | Крашеный алюминий или нержавеющая сталь марки 316 (CF8M). |
| Вес | Алюминий – 1,88 кг; нержавеющая сталь – 4,76 кг. |
| Класс защиты | IP66. |
| Диапазон влажности | От 5 % до 90 % относительной влажности. |
| Маркировка взрывозащиты | 1EхdIIСT6 (T5, T4). |
| Размеры, мм | Длина – 149; высота – 167; ширина – 119. |
| Гарантия | 18 месяцев. |
