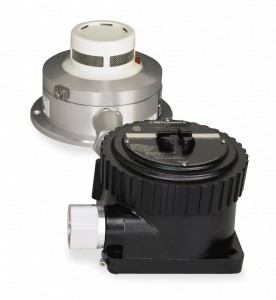

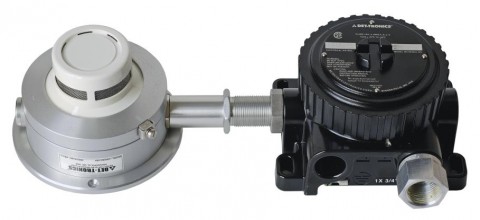

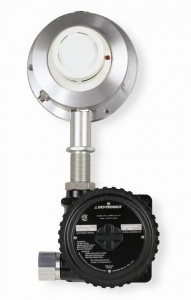

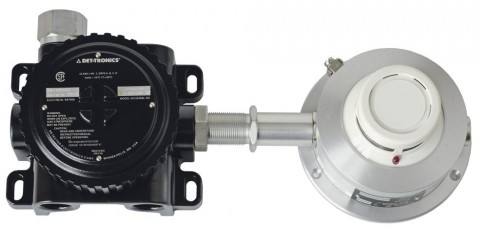

Извещатель пожарный дымовой U5005 представляет собой высокочувствительный детектор дыма, предназначенный для применения в индустриальных и коммерческих объектах, расположенных в опасных зонах. Извещатель U5005 разработан для эффективной работы в условиях как медленно тлеющих пожаров, так и быстро распространяющегося пламени.
Для обеспечения надежной работы, в извещателе U5005 имеется схема самопроверки. Контрольный фотодиод, специально подобранный к цепи обнаружения дыма, беспрерывно следит за интенсивностью сигнала ИК-светодиода и при необходимости регулирует его для компенсации скопления пыли и других загрязнителей, или других отклонений от нормальных условий со временем и изменением температуры.
В случае быстро распространяющегося пожара, включая возгорание горючих жидкостей и пластмассы, сопровождаемых чёрным дымом, необычно быстрое поступление дыма в камеру детектируется специальной схемой компенсации потока.
Превышение предусмотренного уровня поступления дыма заставляет схему компенсации увеличить интенсивность светового излучения, что в свою очередь, увеличивает чувствительность извещателя. Если дым продолжает поступать в камеру в большом объёме, срабатывает схема усилителя и извещатель вырабатывает сигнал тревоги.
Типичными примерами мест применения служат:
хранилища горючих материалов, летучих химических веществ;
нефтехимические заводы;
химико-перерабатывающие заводы;
кожухи турбинных двигателей.
Основные технические данные:
| Маркировка взрывозащиты | 2ExdnAIIBT5 X. |
| Герметичность | IP56. |
| Температурный диапазон | Рабочий: от – 25 °С до +60 °С; хранение: от – 55 °С до + 85 °С. |
| Диапазон влажности | От 0 % до 99 %, без конденсации. |
| Выходные сигналы | Реле пожара, реле неисправности, вспомогательное реле. |
| Нагрузка на реле, не более | 1 А (реле пожара, реле неисправности);
2 А (вспомогательное реле), при 30 В. |
| Напряжение питания | От 20 до 28 В постоянного тока; номинально 24 В. |
| Потребляемая мощность | 0,24 Вт (в дежурном режиме); 0,84 Вт (в режиме тревоги) при 24 В. |
| Корпус | Крышка – ферросплав; соединительная коробка – алюминиевый сплав (без примесей меди); имеет от 2 до 6 портов кабелепровода с резьбой М25. |
| Вес | Не более 0,91 кг. |
| Размеры, мм | Высота — 96; ширина — 135; длина — 366. |
| Гарантийный срок | 18 месяцев |
